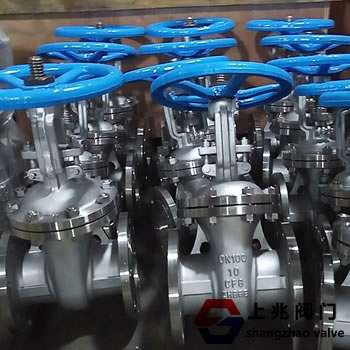

Z41W-63P不銹鋼閘閥   發布時間：19-03-17


一，Z41W-63P不銹鋼閘閥 - 概述
 Z41W-63P不銹鋼閘閥廣泛應用于石油化工，火力發電廠等石油產品，水蒸氣管道開啟或切斷管道中的介質。
其次，Z41W-63P不銹鋼閘閥- 功能
 1。結構緊湊，設計合理，閥門剛性好，通道平滑，流量系數小。截止閥
 2，密封面采用不銹鋼和硬質合金制造，使用壽命長。
 3，采用柔性石墨填料，密封可靠，操作輕便靈活
 4，驅動方式為手動，氣動，電動，齒輪傳動 \\ n
 5，結構形式為彈性楔形單門，剛性楔形單門雙閘門  緊急切斷閥
三，Z41W不銹鋼法蘭閘閥 - 實施標準
設計規范：GB / T 12234
結構長度：GB / T 12221
連接法蘭：JB / T 79
測試和檢驗：JB / T 9092
壓力 - 溫度：GB / T 9131
產品標識：GB / T 12220
四，Z41W-63P不銹鋼閘閥 - 性能規格：
型號公稱壓力
(MPa)		實驗壓力工作溫度(℃)適用介質
強度水（MPa）密封（水）空氣（MPa）低壓密封空氣（MPa）
Z41H-16C
Z41W-16P(R)		1.62.41.80.6≤425硝酸類
Z41W-25P(R)2.53.82.80.6≤200醋酸類
Z41W-40P(R)4.06.04.40.6≤200硝酸類
Z41W-64P(R)6.49.67.00.6≤200醋酸類



五、Z41W不銹鋼法蘭閘閥--主要零件材質：

閥體/閥蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名稱ZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
閘板ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
閥桿1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304L＋PTFE304L＋PTFE316＋PTFE316L＋PTFE石墨
壓蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45



Z41W-63P不銹鋼閘閥--主要連接尺寸：

尺寸DN1520253240506580100125150200250300350400
Lmm170190210230240250280320350400450550650750850950
Hmm175180210230350359373435500614674818970114512801450
Wmm120120140160200240280320360400400450560640800800
Z41W不銹鋼法蘭閘閥PN25～PN64外形尺寸圖
